產品詳情

•

  一、產品概述：

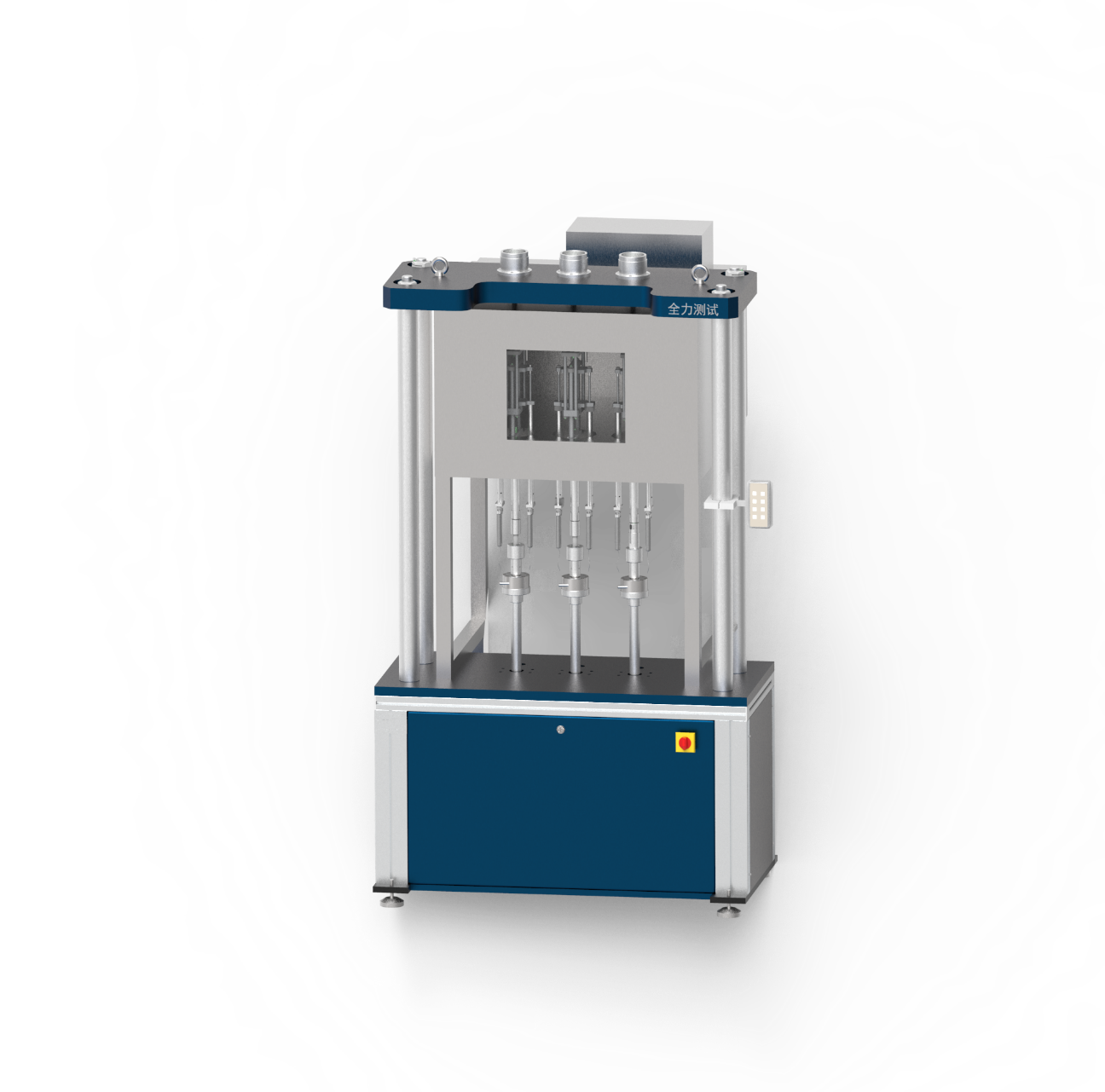

  微機控制三軸蠕變持久試驗機主要用于金屬和非金屬材料的拉伸、壓縮、彎曲等試驗。適用于鋼鐵冶金、建工建材、航空航天、質量監督、教學科研單位等領域。

  試驗數據處理符合GB/T 15048-1994《硬質泡沫塑料壓縮蠕變?cè)囼?yàn)方法》。

  二、產品制造和檢驗標準：

       1、JB/T9373-2014 《拉力蠕變?cè)囼?yàn)機技術條件》

       2、JJG276-2009《高溫蠕變、持久強度試驗機》

       3、GB2611-2007 《試驗機通用技術要求》

       4、GB/T16825.2-2018 《拉力蠕變?cè)囼?yàn)機施加力的檢驗》

       適用試驗方法標準:

        1、GB/T2039-2012 《金屬材料 單軸拉伸蠕變?cè)囼?yàn)方法》

        2、HB5195-96 《金屬高溫拉伸試驗方法》

        3、HB5150-1996《金屬高溫拉伸持久試驗方法》

        4、HB5151-1996《金屬高溫拉伸蠕變?cè)囼?yàn)方法》

        5、GB/T 15048-1994《硬質泡沫塑料壓縮蠕變?cè)囼?yàn)方法》

  三、產品特點：


  1主機：

  采用單空間門式結構，在環境箱內進行試樣的壓縮試驗。三工位分別單獨控制，無級升降。傳動部分采用絲杠副傳動，傳動平穩，噪音低。伺服電機直連減速機再連接到滾珠絲杠副實現了無間隙傳動。

  1.1主機主要由底座、橫梁和框架組成。三工位可實現無級升降，可分別安裝拉伸、壓縮附具，一次性完成三組試樣的試驗，節約時間。立柱將橫梁連接成門式結構，強度高，剛性好，保證試驗準確、安全。


  1.2電機選用日本松下伺服電機：可實現行業最快的響應頻率2.0kHz，反應速度快；橫梁動作平滑、停止時無振動，有效縮短高精度的定位時間，運行中噪音低，配公司最新控制器，可控速度可實現行業最高水平的穩定速度；防護等級達到TP67標準，環境的適應性更強。

  1.3減速系統：采用行星輪減速機和圓弧同步齒形帶減速相結合的方式；精密的斜齒輪傳動，運行順暢、平穩，齒間背隙小于3分，配備精密預緊的滾珠絲杠，使橫梁正反向運行零誤差。齒輪箱采用高質量、高粘度潤滑油，有效防止泄露，且產品生命周期內無需更換潤滑油，終生免維護。

  1.4傳感器：美國進口品牌傳感器，精度高、壽命長，外部采用不銹鋼材料，具有良好的防水性能，防護等級可達IP67。

  1.5傳動系統：選用多達72道工序的精工雙螺母預緊磨削絲杠，預緊力精確控制，消除傳動間隙，磨削保證精度，熱處理工藝保證滾道硬度，絲杠傳動平穩、噪音小、使用壽命長、終生免維護。

  1.6外形：主機外罩采用鋁合金材料一次擠壓成型，硬度高、剛性好、無變形，表面磨砂處理，整體美觀耐用。

  1.7零件加工：公司擁有種類齊全的各類機床、數控機加工中心，如數控落地鏜銑床TK6913B、立式加工中心TH5656、大型龍門加工中心RB-3N、數控珩磨機2MKA2226Z等，有效保證零部件加工質量。還擁有鑄造、熱處理、噴涂車間等，公司所有試驗機零部件都可在廠內加工。

  2控制系統：

  2.2.1濟南全力獨創的控制器，可以實現試驗力、變形和橫梁位移等參量的閉環控制，各種控制模式之間可以平滑切換。

  2.2.2具有過載、過流、過壓、位移上下限位和緊急停止等保護功能。

  2.2.3配備手動遙控器，可以點動控制橫梁的上下移動，操作方便。

  2.2.4濟南全力控制器可通過增加配置負荷傳感器，擴大試驗力測量范圍。

  2.2.5具有TMS網絡接口，可進行數據的傳輸、存儲、打印記錄和網絡傳輸打印，可與企業內部局域網或Internet網連接。

  2.2.6電氣控制線路參照國際標準，符合國家試驗機電氣標準，抗干擾能力強，保證了控制器的穩定性，試驗數據準確性。

  四、主要技術指標：

  1、主機參數

  項目	技術名稱	技術參數
  試驗力	試驗力最大值	10kN
  	測量范圍	0.4%-100% FN
  	示值相對誤差	優于±0.5％
  位移	分辨力	0.001mm
  	示值相對誤差	優于±0.5％
  速度	調節范圍	0.005mm/min ~ 500mm/min   無級調速
  	示值相對誤差	優于±0.5％
  主機參數	試驗寬度	800mm
  	壓縮行程	200mm
  	主機外形尺寸（	1200×525×1680(mm)
  	主機重量	850kg

  2、高溫爐參數

  項目	技術名稱	技術參數
  電源	電源	AC  380V  3.5kVA  50Hz
  	額定電流	30A
  	啟動電流	35A
  	控制方式	PID控制方式
  	性能保證環境溫度范圍	+5℃～+35℃
  性能	溫度范圍	常溫～+350℃
  	高溫溫度誤差	±1℃（溫度均勻）
  	升溫時間	常溫～350℃約80分鐘
  構成材料	外殼材料	冷軋鋼板噴涂處理
  	內體材料	1Cr18Ni9Ti 不銹鋼板
  	絕熱材料	硅酸鋁棉保溫
  試驗箱	溫度調節室	加熱器、蒸發器
  	測試室	熱電偶、照明燈
  	測試室門	密封條、門把手（門把手在右，合頁在左）、門玻璃窗
  	控制箱	全自動數字顯示溫度調節器、電源線、、配電盤、
  	機械室	可移動箱體、機組支架一個
  尺寸	內部尺寸	長（320）×寬（500）×高（300）
  	外部尺寸約	長（550）×寬（1000）×高（650）
