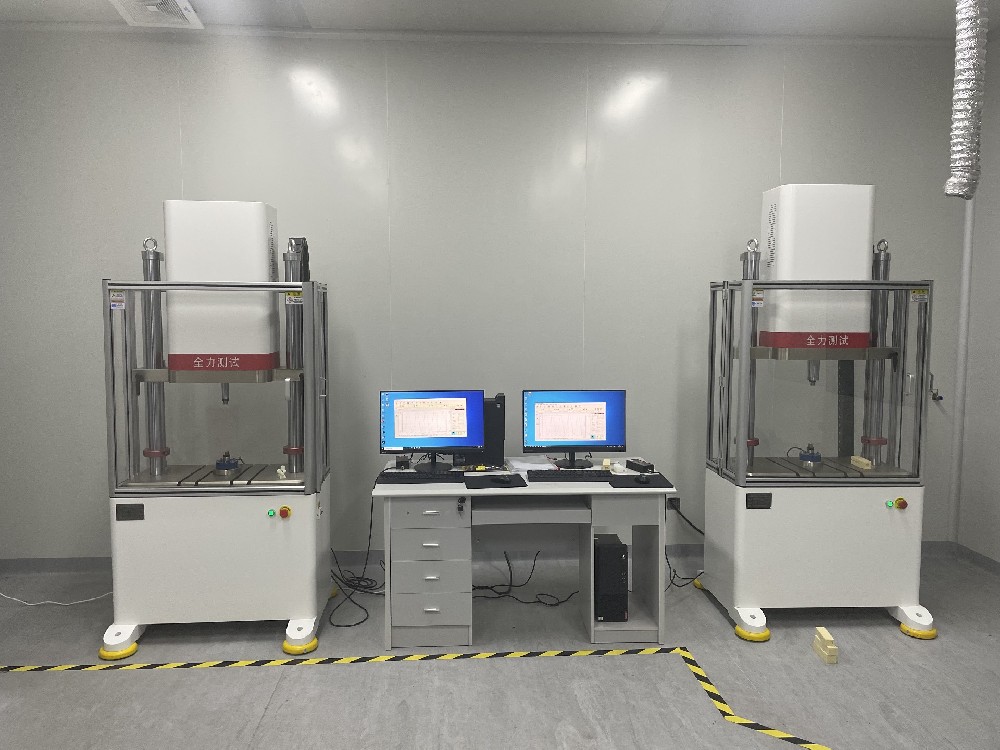

全力測試CTS-EF10微機控制電子式疲勞試驗機
一、產品概述：
微機控制電子式疲勞測試系統通過采用電動驅動的方式，實現伺服直線運動，利用電動缸實現加載及動態往復動作，實現對各類車用發動機懸置、底盤懸置總成、零部件、彈性體、減振器的動、靜態力學性能試驗。完成拉伸、壓縮、彎曲、低周和高周疲勞、斷裂力學試驗?？膳鋫涓邷貭t、低溫箱、腐蝕箱等環境裝置，實現試樣在不同環境下的力學測試。
二、產品制造和檢驗標準：
GB/T 2611-2007 《試驗機通用技術要求》
JJG 139-2014 《拉力、壓力和萬能試驗機》
GB/T 3075-2008 《金屬材料 疲勞試驗 軸向力控制方法》
GB/T 7732-2008《金屬材料 表面裂紋拉伸試樣斷裂韌度試驗方法》
GB/T 6398-2017 《金屬材料 疲勞試驗 疲勞裂紋擴展試驗方法》
三、主要技術指標：
序號 | 技術名稱 | 技術參數 |
1 | 最大試驗力 | 10kN |
2 | 試驗力示值相對誤差 | 優于示值的±0.5％ |
3 | 試驗力測量范圍 | 100-10000N |
4 | 最大位移 | 150mm |
5 | 橫梁調整空間 | 0-800mm |
6 | 位移示值相對誤差 | 優于示值的±0.5％ |
7 | 位移重復定位精度 | 0.05mm |
8 | 最高線速度 | 500mm/s |
9 | 主要試驗波形 | 正弦波、三角波、方波等 |
10 | 試驗頻率 | 0.01-30Hz |
11 | 主機尺寸：寬×深×高 | 940×760×2370 |
12 | 電機功率 | 7.5kW |
