手動液壓萬能試驗機;使用簡易高壓的油源作為動力源,運用手動調停閥作為控制元件,通過人工手動完成試驗力加載,屬于開環節制系統。受油源流量及主機機構的限制,它的油缸活塞行程相對較小,一般為300mm左右,試驗速度也比較小;受價格因素的影響,多采用液壓壓力傳感器。
優點:操作簡便,成本低廉,實驗數據顯示直觀
缺點:加載速度慢,試驗效率低,實驗結果不精確,試驗力小

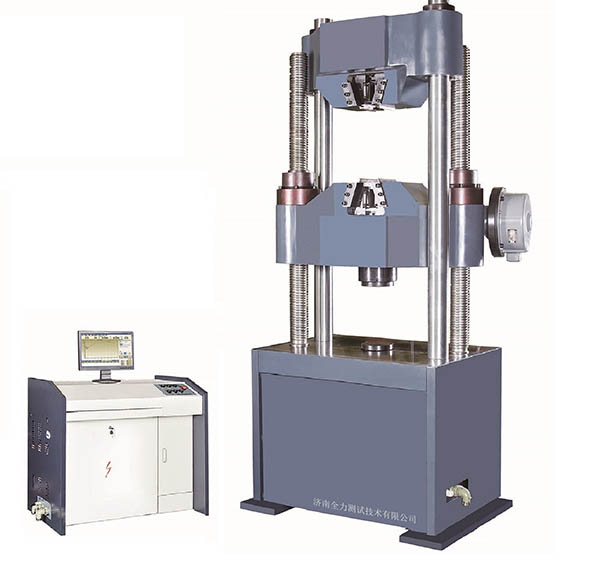

數顯式液壓萬能試驗機:采用精密高壓油源作為動力源,使用伺服閥或比例閥作為控制元件進行閉環自動控制,因而控制性能較高,一般可實現載荷、應變、位移三種控制模式。由四立柱雙絲杠油缸下置式主機及琴式油源控制柜組成,油泵采用進口低噪音高性能齒輪泵。試驗空間的調整通過中橫梁移動來實現,中橫梁升降采用鏈條傳動。一般采用電子壓力傳感器測試實驗數據,
優點:操作簡單,成本較低,實驗數據顯示較精確,直觀、清晰
缺點:實驗數據顯示單一,無法綜合顯示試驗情況,
